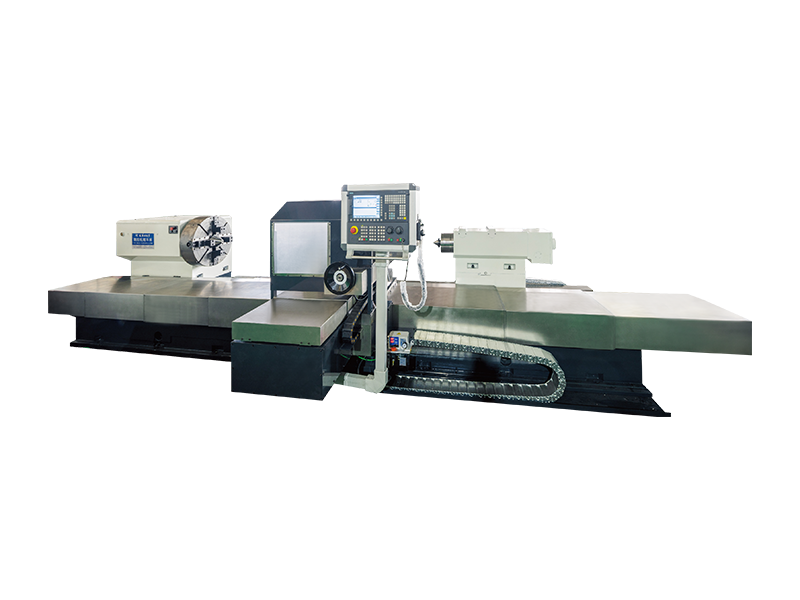

Ağır Hizmet Tipi Hassas CNC Yuvarlama ve Atma Entegre Torna Tezgahı

Bu takım tezgahı, esas olarak canlı kolonun, orta silindirin ve lazer kaplamanın hidrolik desteğinden sonra ağır işlerde tornalama ve yüzey parlatma için kullanılan, CNC yuvarla ve fırlat entegre torna tezgahıdır. Aynı zamanda dökme demir, çelik ve demir dışı metal ruloların yarı-finiş ve finisajında ​​da kullanılır. Makine enine yönde iki bağımsız servo besleme mili içerir. Parlatma cihazı, uzunlamasına sürükleme plakasının bir tarafına monte edilir ve enine besleme taşıyıcısının işleme takımı dayanağına müdahale etmez. Sırasıyla tornalama ve cilalama için kullanılır.

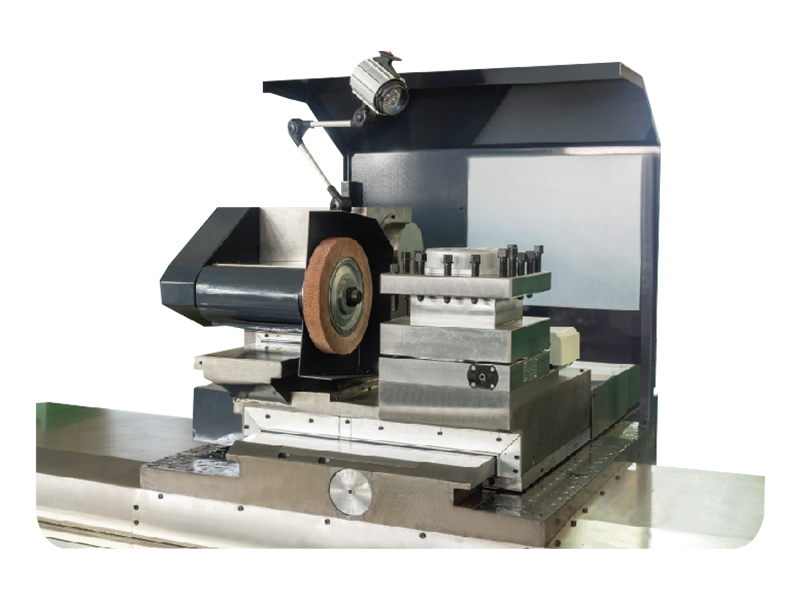

Boyuna ve enine (döndürme ve cilalama) hareketler yüksek hassasiyetli vidalı miller tarafından gerçekleştirilir. Alet tutucusunun ve parlatma cihazının uzunlamasına ve enine besleme hareketleri için kılavuz rayları, dört istasyonlu ağır hizmet tipi elektrikli alet tutucusu ve özel bir parlatma mili ile birleştirilmiş yüksek sağlamlıkta dikdörtgen kılavuz raylardan yapılmıştır. Bu tasarım, kesme ve cilalama sırasında takım tezgahının sağlamlığını ve stabilitesini artırır.

Ana şaftın yatağında, yüksek hassasiyet ve ayarlanabilir açıklığa sahip, güçlü sağlamlık, düzgün dönüş ve yüksek hassasiyet sağlayan çift sıralı radyal kısa silindirik makaralı rulman kullanılır. Punta bir üst gövde ve bir alt gövdeden oluşur. Üst gövde bir mil, manşon ve mil merkezi ayar mekanizması ile donatılmıştır. Alt gövdede, punta için hızlı hareket eden bir mekanizma bulunur; bu mekanizmanın genel hareketini sağlayan bir motor ve redüktör vardır. Puntanın arkasına, kilitleme korumalı, punta yerine yerleştirildikten sonra hidrolik otomatik kilitleme ve gevşetme için kullanılan bir yüksek basınç pompa istasyonu monte edilmiştir.

Punta manşonu motor tahriki ve manuel ince ayar ile hareket ettirilebilir. Punta, iş parçasının üst sıkma torkunun gereksinimlere göre görsel olarak ayarlanmasına olanak tanıyan bir üst sıkma kuvveti ekranına sahiptir. Yüksek stabilite ve yüksek sertlikteki yapısal tasarım, takım tezgahının genel işleme doğruluğunu sağlar. Hareketli kılavuz çifti, aşınmaya dayanıklı yapışkan plastikle kaplanmıştır ve tüm makinenin dinamik tepkisini sağlamak için sabit noktalı, niceliksel otomatik yağlama uygulayan merkezi bir yağlama sistemine sahiptir. Boyuna ve enine besleme rayları paslanmaz çelikle tamamen korunmaktadır, bu da uzun vadede hareket doğruluğunun korunmasına yardımcı olur.
